การคำนวณย้อนกลับ วิธีการตรวจเครน ตรวจปั้นจั่น

ในการตรวจเครนทดสอบเครนนั้น จะมีวิธีการตรวจเครน การตรวจ ปจ.1 ที่ทำโดยวิศวกรเครื่องกล ในกรณีที่มีการดัดแปลงปั้นจั่นในส่วนที่มีผลต่อโครงสร้างการรับแรงการรับน้ำหนัก จะต้องมีการทดสอบปั้นจั่น โดยวิศวกรอีกครั้งหนึ่งรับดัดแปลงปั้นจั่นแล้วเสร็จ

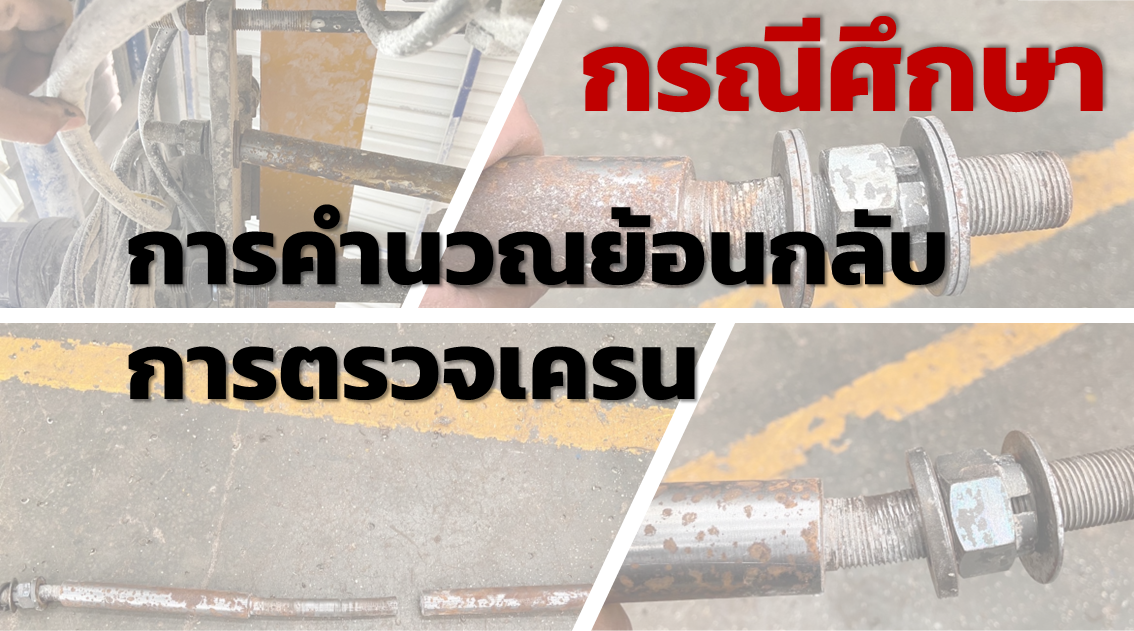

ในกรณีนี้ได้เกิดอุบัติการณ์(Near Miss) ขึ้นคือได้มีการดัดแปลงสลักแขวน Pulley ของ Hoist โดยการเพิ่มขนาดให้ยาวขึ้นจากเดิม 200 มิลิเมตร เป็น 635 มิลลิเมตร ซึ่งในการดัดแปลงนี้ตรงจุดที่มีการรับแรงถึง 1000 kg จะต้องทำการคำนวณสลักยึดโครงสร้างใหม่ ว่าสลักขนาดเดิม หรือวิธีการยึดแบบเดิมนั้นสามารถที่จะรับแรงได้หรือไม่ ?

ในการคำนวณย้อนกลับซึ่งเป็นวิธีการตรวจเครน การตรวจปั้นจั่นที่ทำโดยวิศวกร จะต้องวิเคราะห์แรงที่เกิดขึ้นกับสลักตัวนี้ โดยความเค้นที่เกิดขึ้นจะมี 2 อย่างหลักๆ คือ

1. Bending Stress
2. Shear Stress

โดยในการหา Bending Stress จะได้มากจากการหา Bending moment จากการตัดคานเพื่อหา Shear and bending moment diagram เพื่อ Maximum bending moment และ Maximum shear force

หลักจากนั้นนำมาคำนวณเพื่อหา Safety factor ดังในรายการคำนวณนี้ ซึ่งจะเห็นได้ว่าค่าความปลอดภัยต่ำกว่า 1 ซึ่งหมายความว่า ไม่มีความปลอดภัยในการใช้งานอย่างแน่นอน ต้องทำการแก้ไข และออกแบบจุดยึดและสลักใหม่
